Starý

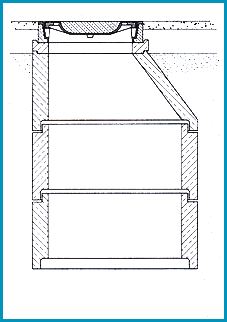

princip: |
|

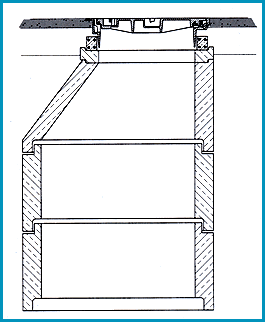

Princip
SELFLEVEL: |
poklop leží
přímo na šachtě |
|
poklop
součástí vozovky |
|
|
|
SELFLEVEL
…inteligentní poklop
…evropský produkt
…výhradní distributor firma EJ Deutschland
…EJ Deutschland – váš odborný specialista v
oblasti šachtových poklopů
SELFLEVEL
je označení pro mezinárodně používaný
systém šachtových poklopů, které se při správném
osazení stávají nedílnou součástí vrchních
konstrukčních vrstev vozovky. U poklopů SELFLEVEL je
díky použití tvárné litiny z kuličkového grafitu
GGG50 dosaženo vysoké odolnosti proti rozlomení.
Jedinečných výhod je dosaženo na základě
zvláštních konstrukčních detailů.
Samonivelační
Poklopy jsou zaválcovány do vrchní živičné
vrstvy vozovky. Vozovka je i v oblasti pokopu zcela
rovná a přejezd přes poklop je bez rázů.
Rovnoměrné plné utěsnění živicí v oblasti
šachty
Zaválcováním poklopu při hutnění
živičných vrstev je zaručeno , že okolo šachty jsou
živičné vrstvy plně hutné jako v oblasti mimo
poklopy.
Sedání poklopu nezávisle na konstrukci šachty
Rám poklopu nesedí na konusu šachty, je
součástí živičných vrstev a shodně s nimi se
dotvaruje (poklop nevyčnívá přes úroveň vozovky).
Ochrana šachty v důsledku příznivějšího
přenosu dopravního zatížení
Rozšířená vrchní část rámu poklopu
zaručuje příznivější přenos zatížení přes
větší roznášecí plochu, tzn. vlastní konstrukci
šachty se přenáší významně nižší zatížení
Žádné spáry a trhliny mezi poklopem a
vozovkou
Pravoúhlý příčný řez rámu zamezuje
vzniku trhlin mezi poklopem a vozovkou , které by se
mohly vlivem vlhkosti a mrazu zvětšovat.Trvale je tak
zamezeno pronikání znečištěné vody do podkladních
vrstev vozovky. Toto je významné především v
oblastech ochranných pásem vodních zdrojů.Odpadá tak
i dodatečná zalivka spár.
Rozšířený obvod rámu zamezuje vzniku nárazu
sněhových pluhů a tím poškození vozovky.
Speciální konstrukce okraje rámu umožňuje
pevné spojení kovové části poklopu a živičných
vrstev, bez možnosti vzniku trhlin vlivem teplotních
změn.
Výškově nastavitelný
Vzhledem k plovoucímu uložení poklopu v
živičných vrstvách je možné celý poklop
dodatečně výškově zvednout. Toto je umožněno
speciálním konickým tvarem svislé části rámu.
Použitelnost především v oblastech s vysokým
dynamickým namáháním
Poklopy SELFLEVEL můžeme použít především
v místech s extrémním dynamickým zatížením, tj.
především v oblasti křižovatek, zatáček,
stoupání, klesání, rychlostních komunikacích .
Osazení těchto poklopů se provádí zároveň při
strojním pokládání živičných vrstev a není
časově náročné. Při osazování nutno dodržet
následující návody k osazení .
Vlastnosti Selflevelu:
Samonivelační
Jednoduché osazení
V jedné rovině s vozovkou
Přejezd poklopu bez klapání
Žádné spáry a nerovnosti v přechodu mezi poklopem a
vozovkou
Výškově kdykoliv nastavitelný

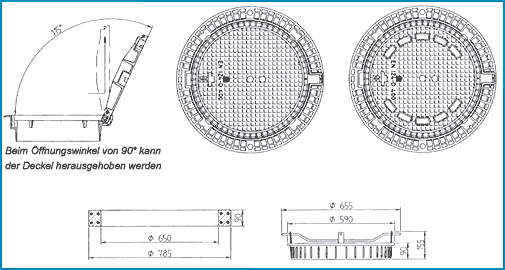

SOLOSELFLEVEL
M5.S60
Při otevření víka pod úhlem 90 stupňů lze víko z
rámu volně vyjmout
Šachtový poklop třída D400 nebo F900 dle EN 124, pro
světlost šachty 600mm.
Typ Selflevel, víko i rám z tvárné litiny GGG50, s
obvodovým těsněním, s kloubovým závěsem.
Poklop k zaválcování do živičných vrstev vozovky,
samonivelační, výškově nastavitelný, s žb
adapteringem GAV
Varianty:
Poklop s odvětráním
Víko s uzávěrem – obrtlíkem
Rám s jednoduchou úpravou pro uchycení EJ stoupacích
zařízení
Víko jako odvodňovací rošt
Možnost dodání ve vodotěsné úpravě
Objednací
číslo |
Víko s
uzávěrem |
S odvětráním |
Třída
zatížení |
Váha víka kg |
Váha celkem kg |
M5.S60 |
ne |
ne |
D400 |
57 |
104 |
M5.S60.V |
ne |
ano |
D400 |
55 |
102 |
M5.S60.OTC |
ano |
ne |
D400 |
57 |
104 |
M5.S60.V.OTC |
ano |
ano |
D400 |
55 |
102 |
M9.S60 |
ne |
ne |
F900 |
65 |
152 |
M9.S60.V |
ne |
ano |
F900 |
63 |
150 |
M9.S60.OTC |
ano |
ne |
F900 |
65 |
152 |
M9.S60.V.OTC |
ano |
ano |
F900 |
63 |
150 |

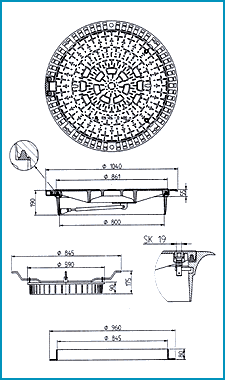

LSPBSSELFLEVEL

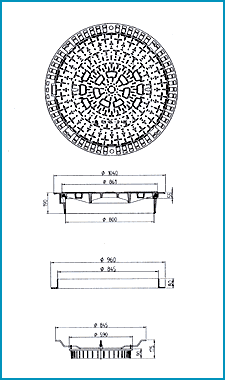

M5.S80
Šachtový
poklop třída D400 nebo F900 dle EN 124, pro světlost
šachty 800mm.
Typ Selflevel, víko i rám z tvárné litiny GGG50, s
obvodovým těsněním, s rýhovaným povrchem víka.
Poklop k zaválcování do živičných vrstev vozovky,
samonivelační, výškově nastavitelný, s žb
adapteringem GAV
Varianty:
Poklop s odvětráním
Víko s OTC uzávěrem – obrtlíkem
Rám s jednoduchou úpravou pro uchycení GAV stoupacích
zařízení
S pomocným otevíracím zařízením – kloubovým
závěsem a pérovým zvedákem, s bezpečnostní
západkou
Objednací
číslo
adapteringu
|
Víko s
uzávěrem |
Vodotěsný |
S odvětráním |
Třída
zatížení dle EN124 |
Váha víka kg |
Váha celkem kg |
M5.S80 |
ne |
ne |
ne |
D400 |
75 |
142 |
M5.S80.V |
ne |
ne |
ano |
D400 |
73 |
140 |
M5.S80.54 |
3xVK17 |
ne |
ne |
D400 |
76 |
143 |
M5.S80.54.V |
3xVK17 |
ne |
ano |
D400 |
74 |
141 |
M5.S80.55 |
3xSK19 |
ano |
ne |
D400 |
76 |
143 |
M5.S80.53.V |
3xSK19 |
ne |
ne |
D400 |
74 |
141 |
LM5.S80.54x |
2xVK17 |
ano |
ne |
D400 |
76 |
143 |
LM5.S80.54.Vx |
2xVK17 |
ne |
ano |
D400 |
76 |
143 |
M9.S80 |
ne |
ne |
ne |
F900 |
|
|
M9.S80.V |
ne |
ne |
ano |
F900 |
|
|
M9.S80.54 |
3xVK17 |
ne |
ne |
F900 |
|
|
M9.S80.54.V |
3xVK17 |
ne |
ano |
F900 |
|
|
M9.S80.55 |
3xSK19 |
ano |
ne |
F900 |
|
|
M9.S80.53.V |
3xSK19 |
ne |
ne |
F900 |
|
|
LM9.S80.54x |
2xVK17 |
ano |
ne |
F900 |
|
|
LM9.S80.54.Vx |
2xVK17 |
ne |
ano |
F900 |
|
|
Ozn.x :
poklopy s pomocným zvedacím zařízením
