Základní
nabídka:
Základní nabídka

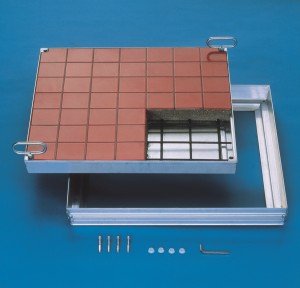

zahrnuje dodávku šachtových poklopů k probetonování
- prodláždění vyrobených z oceli žárově
pozinkované, z profilu
z hliníkové slitiny, z korozivzdorné oceli (1.4301
nebo 1.4571).
Víko s výztužnou sítí.

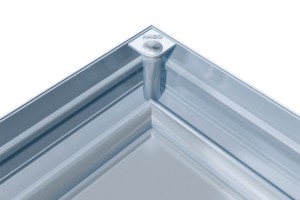

Mezi rámem a víkem odolné těsnění - víko s rámem
vícenásobně sešroubované - poklop pachotěsný a
vodotěsný.

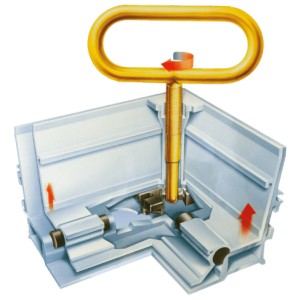

Poklopy jsou lehce otevíratelné pomocí speciálního
otevíracího systému zlatým HAGO klíčem a pomocí
zvedacího mechanizmu HAGOlifter.
Poklopy
speciálně řešené: Poklopy
hliníkové s osazovací výškou rámu 50mm
Poklopy hliníkové s vylehčující vícevrstvou
vylehčovací deskou víka BV-Flach - poklop o hloubce vany víka 2,7cm
pouze pro občasné pochozí plochy
BVS 250, BVS 400 - poklop zesílený

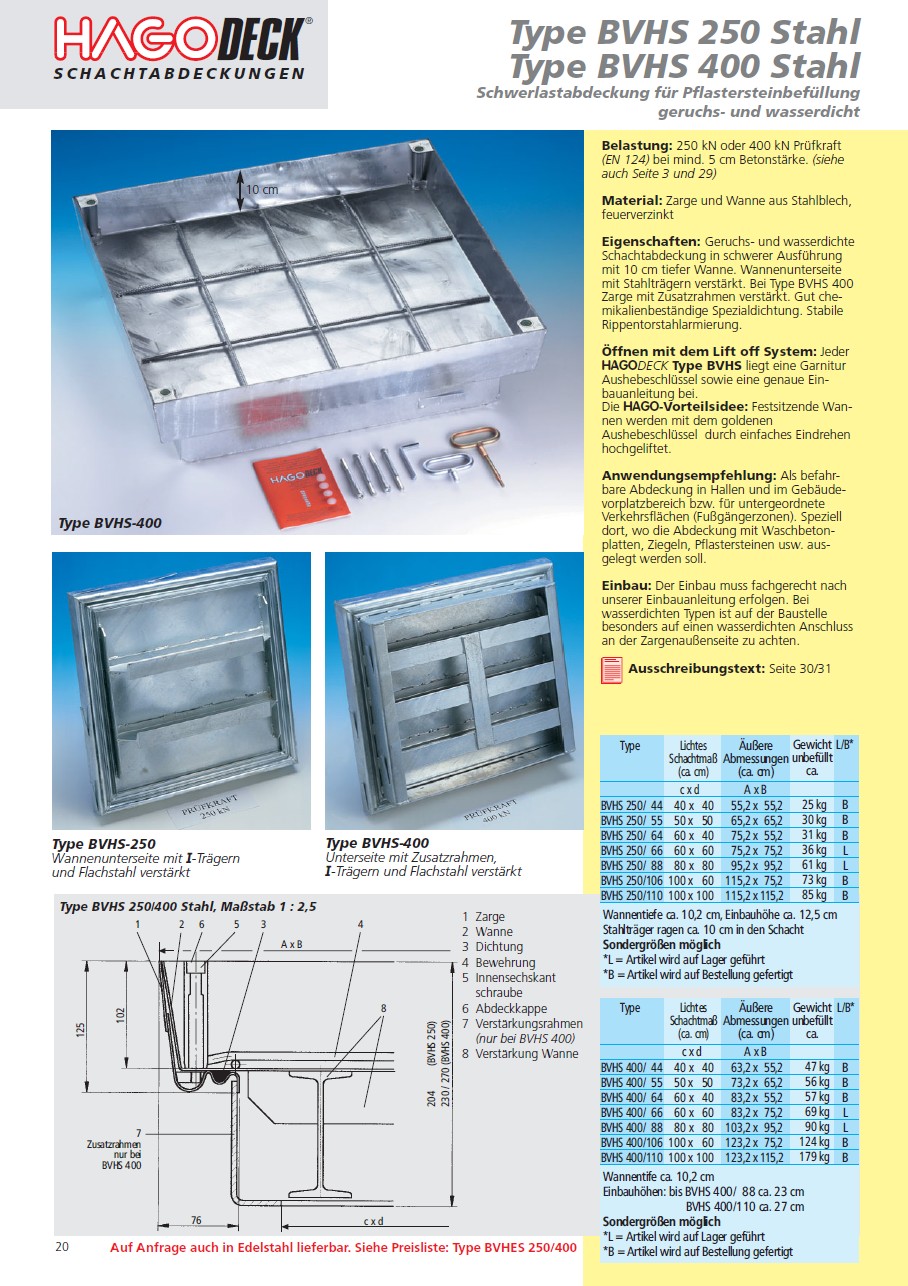

BVHS 250, BVHS 400: poklop pro pojezd nákladních
vozidel a manipulační techniky
Poklopy s pomocným otevíracím zařízením - zvedákem
Poklopy s centrálním uzávěrem BV-GDZ
Poklopy BVH maxi - pro zadláždění betonovou zámkovou
dlažbou
Poklopy s víkem celoplechovým z rýhovaného plechu
ocel, hliník, nerez
Poklopy pro zakrytí studny
Poklopy izolační s vloženou tepelně izolační deskou
PU
Poklopy s protipožární úpravou z hliníku (BVA-F90),
nerez oceli (BVE-F90), oceli žárově pozinkované
(BV-F90)
Poklopy vícedílné - řadové
Dodací lhůty:
Standardní
rozměry u výrobce skladem - k rychlému dodání,
atypické rozměry se vyrábějí na zakázku, dodací
lhůta ca. 6-8 týdnů u materiálu ocel žárově
pozinkovaná a ocel korozivzdorná 1.4301 a 1.4571, ca.
4-5 týdnů u materiálu hliníková slitina.
Při požadavku na atypický rozměr si vyžádejte
předem individuální konzultaci ohledně
proveditelnosti.
Upozornění:
1. Všechny námi
dodávané HAGODECK poklopy jsou pouze shora
otevíratelné a uzavíratelné (víko s rámem
sešroubované) určené k osazení ve vodorovné poloze
víkem nahoru a nemohou sloužit jako nouzový východ.
2. Na základě konstrukčního principu jsou šachtové
poklopy určeny především pro interiéry budov, lze je
též použít ve vnějších prostorách v uzavřených
areálech (ne veřejných dopravních plochách).
3. Typy poklopů s EPDM těsněním, kde víko je s
rámem po celém obvodu prošroubované, jsou těsné
proti krátkodobě působící vodě svrchu poklopu
(dešťová voda) v místě těsnění mezi víkem a
rámem (pro dokonalou těsnost poklopu nutno vodotěsným
materiálem vyplnit víko a kapsu okolo rámu) a
pachotěsné. Poklopy nejsou deklarovány jako odolné
proti zpětnému vzdutí, ani jako plynotěsné. Poklopy
s protipožární úpravou (BVE-F90, BVA-F90), s
pomocnými zvedáky (GD), centrálním uzávěrem (GDZ) a
řadové (RA) nelze na základě jejich konstrukčního
principu považovat za absolutně vodotěsné (nepatrný
pronik kapek nelze zcela vyloučit - proniklé kapky vody
z rámu lze řízeně odvést napojením na drenáž -
gulu na dně šachty - kanálu - (napojením
odvodňovací hadice na odvodňovací prvek na rámu).
4. V případě požadavku na zatížitelnost poklopu
jinou než pěším provozem či pomalým přejezdem
osobními automobily si vyžádejte naší zvláštní
radu - posouzení. K tomu zašlete přesnou specifikaci
předpokládaného zatížení na poklop.
5. Povrchová úprava poklopů:
- poklopy z žárově pozinkované oceli: tl. zinkové
vrstvy min. 55 mikrometrů
- poklopy z korozivzdorné oceli 1.4301 (1.4571) povrch
mořený
- poklopy z hliníkové slitiny: bez povrchové úpravy
Dodatečná úprava povrchu se s ohledem na
opotřebitelnost povrchu neprovádí.
Únosnost
poklopů - zatížení:
Šachtové poklopy
HAGODECK jsou především určeny do interiérů,
považují se za součást - příslušenství podlah.
Pro tyto produkty neexistuje zvláštní - samostatná
norma.

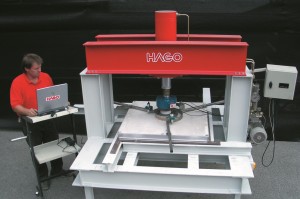

Únosnost poklopů HAGODECK se zkouší podle normy EN
124, která člení poklopy dle únosnosti do tříd A15,
B125, C250, D400. Číselná hodnota u jednotlivých
zátěžových tříd značí dosaženou zkušební sílu
v kN při deformaci poklopu.
V žádném případě neznamená tato hodnota v kN
únosnost poklopu, znamená pouze zařazení do
příslušné třídy, která určuje odolnost poklopu
určitému zatížení z dopravy: tř. A15 zahrnuje
poklopy pouze pro pěší provoz - pochozí, tř. B125
zahrnuje poklopy vhodné k pomalému pojezdu osobními
vozidly např. v podzemních nebo patrových garážích,
tř.C250 a D400 zahrnuje poklopy vhodné pro pojezd
nákladních vozidel a manipulační techniky:
vysokozdvižných vozíků s koly s pneu z plné gumy,
paletových a jiných manipulačních vozíků s koly
gumovými nebo s koly z tvrdého plastu. Poznámka: pro
pojezd manipulační techniky nutné vybetonování min.
C35/45 na celou výšku víka! Vhodný typ poklopu lze
potom individuálně doporučit na základě předem
zaslaných zadávacích údajů: rozměr šachty, skladba
podlahy, použitá manipulační technika: přesný popis
- typové označení (technický list).
Deklarovaná zkušební síla je u typů poklopů s
víkem k prodláždění dosažena při vybetonování
víka na celou jeho výšku výplní s pevností
odpovídající min. tř. C35/45 dle ČSN EN 206.
U poklopů s vysokou vanou (BVH, BVEH) je deklarovaná
zkušební síla dosažena při probetonování víka
betonem min. C35/45 na tl. min. 50mm. Poklopy lze potom
prodláždit dlažbou v tl. dlažba + tmel do 52mm.
Poklopy s nízkou vanou (BVA, BV, BVE) lze prodláždit v
tl. dlažba + tmel max. 15mm (výjimečně 20mm)
(deklarovaná zkušební síla - únosnost je potom
přiměřeně snížena).
U poklopů s víkem celokovovým je požadované
únosnosti dosaženo individuálním dimenzováním rámu
i víka na požadovaný rozměr.
Pokyny pro
výběr:
Rozměr poklopu
volte podle čistého - světlého rozměru šachty -
otvoru, nejlépe ze standardních rozměrů uvedených v
katalogových listech (krátká dodací lhůta), nebo lze
vyrobit rozměr dle zadání (delší dodací lhůta).
Přes váš rozměr otvoru - šachty může být osazen
poklop o větších rozměrech, nikoliv menší (neplatí
pro poklopy s pomocnými zvedáky GD, poklopy s tepelně
izolační vložkou a poklopy s protipožární úpravou
F90), kde světlý rozměr poklopu musí přesně
odpovídat světlému rozměru otvoru.
Poklop čtyřhranný - čtvercový je možné osadit i
přes otvor kruhový.
Poklopy HAGODECK jsou určeny především do interiéru
(poklopy z hliníku např. BVA, CCA, CLA - s
vylehčující deskou), nebo i pro venkovní plochy v
uzavřených areálech - dvorech, nádvořích, nikoliv
ve veřejných dopravních plochách (poklopy z oceli
žárově pozinkované (např. BV, BVH-maxi), nebo z
korozivzdorné („nerez“) oceli - např. BVE,
BVEH-maxi.
Pro poklopy zřídka otevírané postačí základní
verze provedení: víko s rámem sešroubované např.
BVA, BV, BVE). K manipulaci s víkem lze využít
pomocný transportní mechanismus HAGOLIFTER.
Pro poklopy s častým otevíráním víka je vhodné
volit poklopy s pomocnými zvedáky (označení poklopu
dodatečnou značkou …-GD).
Pro vyšší komfort a dosažení minimální zvedací
síly lze volit v interiéru poklopy s vylehčovací
hliníkovou deskou typ CLA (víko s rámem
sešroubované, nebo CCA s panty a západkou, nebo CCA-GD
s panty, západkou a pomocnými zvedáky).
Pro venkovní prostory se zámkovou dlažbou lze volit
poklop s hlubokou vanou typ BVH-maxi - pozink, nebo
BVEH-maxi - nerez ocel.
Pro vnitřní prostory s provozem manipulační techniky
se doporučuje vždy volit poklop s hlubokou vanou typ
BVH-maxi - pozink nebo BVEH-maxi nerez ocel (případně
zesílené verze tohoto typu až do zatížitelnosti
odpovídající tř. D400).
Pro nízkou tloušťku podlahových vrstev lze volit
druhy poklopů s nízkou (cca 50 mm) výškou rámu
(BVA-slim hliník, BV-flach pozink, BVE-flach nerez,
CLA-SL slim hliník + vylehčující deska).
Pro danou polohu poklopu je třeba druh materiálu zvolit
podle konkrétních podmínek - stupně agresivity
daného prostředí: v neagresivním suchém prostředí
(interiér) lze použít libovolný materiál, v trvale
vlhkém - mokrém prostředí (potravinářský průmysl,
kuchyně, apod.) se volí materiály z nerez oceli 1.4301
a 1.4571, v prostorách garáží s možností působení
chloridů nutno počítat v průběhu s možností vzniku
koroze jak u hliníku i pozinkované oceli – rozsah a
agresivita záleží na konkrétních podmínkách
umístění poklopu.
Velmi časté je uplatnění poklopů HAGODECK typu BVE,
BVEH-maxi, BVE-GD s pomocnými zvedáky u venkovních i
vnitřních bazénů. Výrobce dodává tyto typy v
kvalitě nerez oceli 1.4301 nebo 1.4571. Volbu druhu
nerez oceli konzultujte se svým bazénovým
specialistou.
Volba druhu nerez oceli se provádí podle polohy bazénu
- poklopu (vnitřní, vnější) a druhu a rozsahu
přímého působení agresivních látek (bazénové
vody) na poklop.
V zásadě lze informativně doporučit pro vnitřní
bazény a slanou - či jinak agresivní vodu nerez ocel
1.4571, pro venkovní bazény a sladkou - neagresivní
vodu lze použít i nerez ocel 1.4301.
Pro plochy bez přímého působení upravené bazénové
vody vně i uvnitř lze ev. po zvážení konkrétní
situace (nutná konzultace předem) použít i poklopy z
hliníku.
Pokyny pro
montáž:
Pro montáž
každého dodaného poklopu obdržíte podrobný návod
na jeho osazení.
Poklopy se osazují především dodatečně do
vynechané kapsy v podkladní konstrukci (strop,
podlahová deska, šachta).
Doporučený vnější rozměr kapsy = vnější rozměr
rámu + cca 100mm kapsa po celém vnějším obvodu
rámu.
Doporučená hloubka kapsy: výška rámu poklopu + cca
20 mm.
Kapsa i víko se vyplňuje betonem či vhodnou
vysokopevnostní hmotou na bázi cementu odolnou
dynamickému zatížení, nesmrštivou - s rozpínavým
účinkem, vodotěsnou, odolnou chloridům a ropným
látkám (min. pevnost odp. betonu C35/45).
Pokyny pro
provozování a údržbu:
Návod na
provozování a údržbu je součástí dodávky poklopu.
Součástí dodávky každého poklopu je sada
obslužných klíčů.
Pro zajištění bezvadné funkčnosti a těsnosti
poklopů je třeba v pravidelných intervalech
kontrolovat stav poklopu: neporušenost těsnění,
funkčnost svěracích šroubů, funkčnost pomocných
zvedáků (pravidelné časté otevírání víka
prodlužuje životnost zvedáků - ty však v průběhu
času postupně ztrácejí svojí zvedací schopnost a je
nutné v průběhu času počítat s jejich případnou
výměnou).
Poklopy s pomocnými zvedáky nutno otevírat min. 1x za
3 měsíce.
Pro manipulaci s víkem lze dodat pomocný zvedací
mechanizmus HAGOlifter. Náhradní - opotřebitelné díly: těsnění,
svěrací šrouby, krytky, pomocné zvedáky, obslužné
klíče jsou trvale v nabídce naší firmy.
Přehled
výrobního programu:
Poklopy k probetonování
- prodláždění, výška rámu 75mm (76,5mm), s
těsněním, víko s rámem sešroubované.
Zkušební zatěžovací síla 125kN.
Typ BV Stahl Víko i rám z žárově pozinkované
oceli, výška rámu 75mm, hloubka víka 52mm.
K probetonování - prodláždění, s
těsněním, pachotěsný a vodotěsný.
Zkušební zatěžovací síla dle ČSN EN124:
125kN
(varianta s protipožární úpravou
BV-F90 viz odstavec 3 - poklopy s protipožární
úpravou)
Typ BVA Alu Víko i rám z hliníkové slitiny,
výška rámu 76,5mm, hloubka víka 65,5mm.
K probetonování - prodláždění, s
těsněním, pachotěsný a vodotěsný, víko s
rámem prošroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN.
Především
do interiéru.
(varianta s protipožární úpravou
BVA-F90 viz odstavec 3 - poklopy s
protipožární úpravou)
Typ BVE Edelstahl Víko i rám z nerez oceli (standard
1.4301 nebo atyp. výroba 1.4571), výška rámu
75mm, hloubka víka 52mm.
K probetonování - prodláždění, s
těsněním, pachotěsný a vodotěsný, víko s
rámem prošroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN
(varianta s protipožární úpravou
BVE-F90 viz odstavec 3 - poklopy s
protipožární úpravou)
Poklopy k probetonování
- prodláždění, s nízkou výškou rámu 50mm,
s těsněním, víko s rámem sešroubované,
pochozí.
Typ BVA-SL slim Alu Víko i rám z hliníkové slitiny.
S nízkou osazovací výškou rámu (50 mm),
hloubka víka 39mm.
K probetonování víka, s těsněním,
pachotěsný a vodotěsný, víko s rámem
prošroubované.
Volná výška pro dlažbu + tmel 14mm.
Pochozí. Zkušební zatěžovací síla 15kN.
Pouze do interiéru.
Typ BV-Flach Stahl
Typ BVE-Flach Edelstahl Víko i rám z žárově pozinkované
oceli nebo nerez oceli 1.4301.
S nízkou osazovací výškou rámu (50 mm),
hloubka víka 27mm.
K probetonování víka, s těsněním,
pachotěsný a vodotěsný, víko s rámem
prošroubované.
Hloubka víka - vany 27mm.
Pochozí. Zkušební zatěžovací síla 15kN.
Poklopy k probetonování
- prodláždění, výška rámu 75mm (76,5mm),
víko s rámem prošroubované, s protipožární
úpravou (těsnění, vyjímatelná deska).
Zkušební zatěžovací síla 125kN, do
interiéru.
Typ BV(E) - RA F90 Poklopy z oceli žárově pozinkované
nebo nerez oceli 1.4301 (1.4571) k
probetonování, řadové vícedílné s
vyjímatelnými nosníky - příčníky, s
vyjímatelnými protipožárními deskami, s
protipožárním těsněním
Typ BV(E) - GD F90 Poklopy z oceli žárově pozinkované
nebo nerez oceli 1.4301 k probetonování,
jednodílné, s vyjímatelnou protipožární
deskou, s protipožárním těsněním, s
pomocnými zvedáky. příčný
řez + foto ke stažení
Typ BV(E)H maxi F90 Poklopy z oceli žárově pozinkované
nebo nerez oceli 1.4301 s hlubokou vanou, k
probetonování,
s vyjímatelnou protipožární deskou, s
protipožárním těsněním.
Na základě vaší konkrétní písemné
poptávky s uvedením základních technických
požadavků (zatížitelnost, požární
odolnost) na poklopy, vám rádi předložíme
naší konkrétní nabídku.
Naše doporučení konzultujeme se soudním
znalcem v oboru požární bezpečnosti staveb.
Poklopy k probetonování
zesílené,
hloubka víka 52mm. Zkušební zatěžovací
síla 250kN (400kN).
Typ BVS-250 Stahl
Typ BVES-250 Edelstahl Poklopy z žárově pozinkované oceli
nebo nerez oceli 1.4301 (1.4571). Zesílené víko, výška rámu 75mm,
hloubka víka 52mm.
K probetonování - prodláždění, s
těsněním, pachotěsný a vodotěsný, víko s
rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
250kN.
Vzhledem k mírné hloubce víka 52mm nevhodné
pro přejezd manipulační techniky.
Typ BVS-400 Stahl
Typ BVES-400 Edelstahl Poklopy z žárově pozinkované oceli
nebo nerez oceli 1.4301 (1.4571). Zesílené víko i rám, výška rámu
180 (220) mm.
K probetonování - prodláždění, s
těsněním, pachotěsný a vodotěsný, víko s
rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
400kN.
Vzhledem k nízké hloubce víka 52mm nevhodné
pro přejezd manipulační techniky.
Poklopy k probetonování
- prodláždění, s pomocnými zvedáky.
Zkušební zatěžovací síla 125kN.
Typ BV-GD automatic Stahl
Typ BVE-GD automatic Edelstahl Víko i rám z žárově pozinkované
oceli nebo nerez oceli (standard 1.4301 nebo
atyp. výroba 1.4571), výška rámu 75mm,
hloubka víka 52mm.
S podélným pantem a pomocnými zvedáky, se
zarážkou - pojistkou proti spadnutí víka.
K probetonování - prodláždění, s
těsněním, víko s rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN.
Plná - absolutní vodotěsnost není
garantována.
(varianta s protipožární úpravou
BV(E)-GD-F90 viz odstavec 3 - poklopy s
protipožární úpravou)
Typ BV-GDZ automatic
Stahl
Typ BVE-GDZ automatic Edelstahl Víko i rám z žárově pozinkované
oceli nebo nerez oceli 1.4301 (1.4571), výška
rámu 75mm, hloubka víka 52mm).
S panty, s pomocnými zvedáky a centrálním
uzávěrem, se zarážkou.
K probetonování - prodláždění, s
těsněním.
Zkušební zatěžovací síla dle ČSN EN124:
125kN.
Není určeno pro nouzové východy!
Poklopy k probetonování
- prodláždění (i zámkovou dlažbou), s
hlubokým víkem 102mm.
Typ BVH maxi Stahl
Typ BVEH maxi Edelstahl Prohloubené víko i rám z žárově
pozinkované oceli nebo nerez oceli 1.4301
(1.4571), výška rámu 125mm, hloubka víka
102mm.
K probetonování + prodláždění zámkovou
dlažbou, s těsněním, pachotěsný a
vodotěsný, víko
s rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN.
(varianta s protipožární úpravou
BV(E)H maxi-F90 viz odstavec 3 - poklopy s
protipožární úpravou)
Typ BVH-GD maxi Stahl
Typ BVEH-GD maxi Edelstahl Prohloubené víko i rám z žárově
pozinkované oceli nebo nerez oceli 1.4301.
S panty a pomocnými pérovými zvedáky, víko s
rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN.
Plná - absolutní vodotěsnost není
garantována.
Poklopy k probetonování
s hlubokým víkem 102mm, s panty, s pomocnými
zvedáky, zesílené - pro vysoké zatížení.
Typ BVHS-GD 250 nebo
BVEHS-GD 250 - zkušební zatěžovací síla
250kN
Typ BVEHS-GD 250 nebo BVEHS-GD 400 - zkušební
zatěžovací síla 400kN Prohloubené víko i rám z žárově
pozinkované oceli nebo nerez oceli 1.4301
(1.4571).
Poklopy k probetonování
- prodláždění (i zámkovou dlažbou), s
hlubokým víkem, víko s rámem sešroubované,
pro vysoké zatížení, pojezd manipulační
technikou. Zkušební zatěžovací síla 250kN,
400kN.
BVHS-250
BVHS-400
Typ BVHS-250 Stahl
(zkušební zatěžovací síla 250kN)
Typ BVEHS-250 Edelstahl (zkušební zatěžovací
síla 250kN) Zesílené prohloubené víko (hloubka
víka 102mm) a rám z žárově pozinkované
oceli nebo nerez oceli 1.4301 (1.4571).
Výška rámu - 125mm. Víko na spodní straně
zesíleno I nosníky. K probetonování +
prodláždění zámkovou dlažbou, s
těsněním, víko s rámem sešroubované,
vodotěsný, pachotěsný. Vhodné pro středně
vysoké zatížení i pojezd manipulační
technikou (potom ale nutné probetonování víka
na celou hloubku víka betonem min. C35/45).
Typ BVHS-400 Stahl (zkušební zatěžovací
síla 400kN)
Typ BVEHS-400 Edelstahl (zkušební zatěžovací
síla 400kN)
Zesílené prohloubené víko (hloubka
víka 102mm) a rám z žárově pozinkované
oceli nebo nerez oceli 1.4301 (1.4571).
Výška rámu - 230mm (270mm u rozměru
světlosti 1000x1000mm). Víko na spodní straně
zesíleno I nosníky. K probetonování +
prodláždění zámkovou dlažbou, s
těsněním, víko s rámem sešroubované,
vodotěsný, pachotěsný. Vhodné pro středně
vysoké zatížení i pojezd manipulační
technikou (potom ale nutné probetonování víka
na celou hloubku víka betonem min. C35/45).
Poklopy s celokovovým
protiskluzovým víkem, víko s rámem
sešroubované.
Typ RV Stahl
Typ RVE Stahl Rám i celokovové víko s
protiskluzovým povrchem z žárově pozinkované
oceli nebo nerez oceli 1.4301 (1.4571).
S těsněním, pachotěsný a vodotěsný, víko
s rámem sešroubované.
Zatížení: pouze pro pěší provoz, zkušební
zatěžovací síla 15kN
Poznámka: varianta poklop řadový,
vícedílné víko, výjimatelné příčníky
(RV(E)-RA) viz níže.
Na základě individuálního statického návrhu
lze vyrobit poklopy RV(E) zesílené -
zatížení odpovídá třídám B125, C250, D400
(zkušební zatěžovací síla RVS125 - 125kN,
RVS250 - 250kN, RVS400 - 400kN - viz samostatný
katalogový list).
Typ RVA Alu Rám i celokovové víko s
protiskluzovým povrchem z hliníku.
S těsněním, pachotěsný a vodotěsný, víko
s rámem sešroubované.
Zatížení: pro pěší provoz, zkušební
zatěžovací síla 15kN.
Pouze do interiéru.
Typ BV Thermo, BVE Thermo Víko i rám z žárově pozinkované
oceli (BV Thermo) nebo z korozivzdorné oceli
1.4301 nebo 1.4571 (BVE Thermo), výška rámu
75mm.
S volně vloženou vyjímatelnou tepelně
izolační deskou z PU.
K probetonování - prodláždění, s
těsněním, pachotěsný a vodotěsný, víko s
rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN.
Typ RV(E) Thermo Rám i celokovové víko s
protiskluzovým povrchem z žárově pozinkované
oceli (eventuelně z nerez oceli 1.4301, 1.4571).
S volně vloženou vyjímatelnou tepelně
izolační deskou z PU.
Zatížení: pro pěší provoz, zkušební
zatěžovací síla 15kN
Poklopy vícedílné -
řadové.
Typ BV-RA Stahl
Typ BVE-RA Stahl Řadový - vícedílný poklop z
žárově pozinkované nebo nerez oceli 1.4301
či 1.4571 s vyjímatelnými nosníky (celý
světlý otvor potom volný) a vícedílným
víkem, výška rámu 75mm, hloubka víka 52mm.
K probetonování - prodláždění, s
těsněním, díly víka s rámem a
vyjímatelnými nosníky sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN
(varianta s protipožární úpravou
BV(E)-RA F90 viz odstavec 3 - poklopy s
protipožární úpravou)
Typ BVA-RA Alu Řadový poklop z hliníku s
vyjímatelnými nosníky a vícedílným víkem
(celý světlý otvor potom volný), výška
rámu 76,5mm, hloubka víka 65,5mm, k
probetonování - prodláždění, s těsněním,
víko s rámem a vyjímatelnými nosníky
sešroubované.
Zkušební zatěžovací síla dle ČSN EN124:
125kN
(varianta s protipožární úpravou
BVA-RA F90 viz odstavec 3 - poklopy s
protipožární úpravou)
Typ RV(E)-RA Vícedílné poklopy s vyjímatelnou
přepážkou a díly víka (celý otvor potom
volný). Rám i celokovové víko s
protiskluzovým povrchem z žárově pozinkované
oceli nebo nerez oceli 1.4301 (1.4571).
S těsněním, díly víka sešroubované s
rámem a přepážkami.
Zatížitelnost - pochozí.
Poklopy z hliníkové
slitiny s odlehčeným víkem - vylehčovací
deskou bez nutnosti probetonování, s
těsněním. Rám výšky 76,5mm (50mm).
Zkušební zatěžovací síla 15kN - pochozí,
pouze do interiéru.
Typ CLA light Alu Rám i obvod víka z hliníkové
slitiny, výška rámu 76,5mm.
Víko vyplněno velmi lehkým materiálem -
vylehčovací deskou.
K přímému vlepení dlažby a vyrovnávacích
desek PU tmelem bez nutnosti provádění
betonové výplně - volná výška 24mm.
S těsněním, pachotěsný a vodotěsný, víko
s rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124: A
15kN - pochozí - pro pěší provoz.
Typ CLA-SL slim light Alu Rám i obvod víka z hliníkové
slitiny, výška rámu 50mm.
Víko vyplněno velmi lehkým materiálem -
vylehčovací deskou.
K přímému vlepení dlažby PU tmelem bez
nutnosti provádění betonové výplně - volná
výška 14mm.
S těsněním, pachotěsný a vodotěsný, víko
s rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124: A
15kN - pochozí - pro pěší provoz.
Typ CCA comfort Alu Poklop s podélným pantem
usnadňujícím zvedání - manipulaci s víkem,
se zarážkou - pojistkou proti pádu víka.
Rám i obvod víka z hliníkové slitiny, výška
rámu 76,5mm.
Víko vyplněno velmi lehkým materiálem -
vylehčovací deskou.
K přímému vlepení dlažby a vyrovnávacích
desek PU tmelem bez nutnosti provádění
betonové výplně - volná výška 24mm.
S těsněním, pachotěsný a vodotěsný, víko
s rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124: A
15kN - pochozí - pro pěší provoz.
Typ CCA-GD comfort Alu Poklop s panty a pomocnými zvedáky
usnadňujícími zvedání - manipulaci s víkem.
Rám i obvod víka z hliníkové slitiny, výška
rámu 76,5mm.
Víko vyplněno velmi lehkým materiálem -
vylehčovací deskou.
K přímému prodláždění bez nutnosti
provádění betonové výplně - volná výška
24mm.
S těsněním, víko s rámem sešroubované.
Zkušební zatěžovací síla dle ČSN EN124: A
15kN - pochozí - pro pěší provoz.
Typ CLA-RA (nebo
CLA-SL-RA Slim) light Alu vícedílné poklopy s vyjímatelnými
přepážkami - celý světlý otvor potom volný
Rám i obvod víka z hliníku, výška rámu
76,5mm (Slim 50mm).
Víko vyplněno velmi lehkým materiálem -
vylehčovací deskou.
K přímému vlepení dlažby a vyrovnávací
desky PU tmelem bez nutnosti provádění
betonové výplně - volná výška 24mm (Slim
14mm).
S těsněním, víko sešroubované s rámem a
přepážkami.
Zkušební zatěžovací síla dle ČSN EN124: A
15kN - pochozí - pro pěší provoz.
HAGOlifter - zařízení
pro zvednutí a posun víka
HAGOlifter S tímto praktickým zvedacím
zařízením je zvednutí a posun víka poklopu
hračkou.
Dodává se jako kompletní sada, která
sestává vždy ze 2 samostatných vozíčků.
Možné typy provedení: HL-19 mini: zdvih 19cm - vhodný
do privátní sféry HL-26 PRO: zdvih 26cm - vhodný
pro všechny typy poklopů kromě BV(E)HS400/110
a BV(E)XHS250 a BV(E)XHS400 HL-26 WALL:zdvih
26cm - vhodný pro umístění v blízkosti zdi(minimální vzdálenost mezi vnějším
rozměrem rámu poklopu a zdí je 120mm)
HL-31 XH: zdvih 31cm - vhodný pro typy
BV(E)HS400/110a BV(E)XHS250
HL-36 XH: zdvih 36cm - vhodný pro typy
BV(E)XHS400
Poklopy pro probetonování víka
min. 50mm a prodláždění dlažbou o výšce do 100mm
především pro venkovní plochy
BVXHS-250
BVXHS-400
Typ BVXH - ocel
žárově pozinkovaná
Typ BVEXH - ocel korozivzdorná 1.4301 (1.4571) Zkušební zatěžovací síla 125kN (odpovídá
třídě B125) pěší provoz, pojezd osobních
automobilů, víko o hl. 150mm volně vloženo v rámu o
výšce 172mm. Poklop s těsněním, pachotěsný,
podmínečně vodotěsný (absolutní vodotěsnost není
garantován - nepatrný pronik vody nelze vyloučit).
Víko opatřeno úpravou pro zvednutí víka atyp. hákem
(není součástí dodávky) a závitem pro zvednutí
víka pomocí mechanizmu HAGOlifter.
Typ BVXHS 250 - ocel žárově
pozinkovaná
Typ BVEXHS 250 - ocel korozivzdorná 1.4301
(1.4571) Zkušební zatěžovací síla 250kN (odpovídá
třídě C250) pěší provoz, pojezd osobních a
středně velkých nákladních automobilů o kolovém
tlaku cca 4t/poklop, víko o hl. 150mm volně vloženo v
rámu o výšce 172mm. Poklop s těsněním,
pachotěsný, podmínečně vodotěsný (absolutní
vodotěsnost není garantován - nepatrný pronik vody
nelze vyloučit). Víko opatřeno úpravou pro zvednutí
víka atyp. hákem (není součástí dodávky) a
závitem pro zvednutí víka pomocí mechanizmu
HAGOlifter.
Typ BVXHS 400 - ocel žárově pozinkovaná
Typ BVEXHS 400 - ocel korozivzdorná 1.4301
(1.4571)
Zkušební zatěžovací síla 400kN (odpovídá třídě
D400) pěší provoz, pojezd osobních, středně
velkých a velkých nákladních automobilů o kolovém
tlaku cca 8t/poklop, víko o hl. 150mm volně vloženo v
rámu o výšce 172mm. Poklop s těsněním,
pachotěsný, podmínečně vodotěsný (absolutní
vodotěsnost není garantován - nepatrný pronik vody
nelze vyloučit). Víko opatřeno úpravou pro zvednutí
víka atyp. hákem (není součástí dodávky) a
závitem pro zvednutí víka pomocí mechanizmu
HAGOlifter.
Poklopy s celokovovým
protiskluzovým víkem, víko s rámem sešroubované, se
zesíleným víkem.
Typ RVS 125 - ocel
žárově poznikovaná, zkušební zatěžovací síla
125kN (odpovídá tř. B125)
Typ RVES 125 - ocel korozivzdorná 1.4301
(1.4571), zkušební zatěžovací síla 125kN
(odpovídá tř. B125)
Typ RVS 250 - ocel žárově poznikovaná,
zkušební zatěžovací síla 250kN (odpovídá tř.
C250)
Typ RVES 250 - ocel korozivzdorná 1.4301
(1.4571), zkušební zatěžovací síla 250kN
(odpovídá tř. C250)
Typ RVS 400 - ocel žárově poznikovaná,
zkušební zatěžovací síla 400kN (odpovídá tř.
D400)
Typ RVES 400 - ocel korozivzdorná 1.4301
(1.4571), zkušební zatěžovací síla 400kN
(odpovídá tř. D400)
Šachtové poklopy celokovové s víkem s vylisovaným
protiskluzovým povrchem o tl. 6 (8)mm s výztužnými
profily ze spodní strany.
Víko osazeno v rámu o výšce 49 (51)mm.
Celková výška poklopu od 86 do 148mm.
Poklopy s těsněním, víko s rámem ve více bodech
sešroubované, pachotěsný a vodotěsný.
Poklopy s celokovovým
protiskluzovým víkem a s pomocnými zvedáky
Typ RV-GD
Typ RVE-GD Rám i celokovové víko s protiskluzným
povrchem z oceli žárově pozinkované a oceli
korozivzdorné 1.4301 (1.4571) s pomocnými zvedáky -
určeno pro místo s častým otevíráním.
Poklop s těsněním, víko s rámem sešroubované,
pachotěsný, podmínečně vodotěsný (plná
vodotěsnost není garantována).
Zatížitelnost pěší provoz (zkušební zatěžovací
síla 15kN odp. tř. A15). Katalogový list ke
stažení
CRVA Alu Rám i víko s protiskluzovým povrchem z
hliníkové slitiny bez povrchové úpravy, ze spodní
strany zesílené.
Poklop s těsněním, s podélným pantem, se zarážkou
- pojistkou proti spadnutí víka.
Víko s rámem ve více bodech sešroubované.
Poklop pachotěsný, podmínečně vodotěsný (plná
vodotěsnost není garantována).
Zatížitelnost - zkušební zatěžovací síla 15kN
(odp. tř. A15), určeno pouze pro pěší provoz. Katalogový list ke
stažení
Poklopy vícedílné - řadové.
Typ RVA-RA Vícedílné poklopy s vyjímatelnou
přepážkou a díly víka (celý otvor potom volný). Rám i celokovové víko s protiskluzovým
povrchem z hliníku.
S těsněním, díly víka sešroubované s rámem a
přepážkami.
Zatížitelnost - pochozí. katalogový
list ke stažení
Poklopy se zateplením.
Typ BVA Thermo Víko i rám z hliníkové slitiny, výška
rámu 76,5mm.
S volně vloženou vyjímatelnou tepelně izolační
deskou z PU.
K probetonování - prodláždění, s těsněním,
pachotěsný a vodotěsný, víko s rámem
sešroubované.
Zkušební zatěžovací síla dle ČSN EN124: 125kN.
Typ RVA Thermo Rám i celokovové víko s protiskluzovým
povrchem z hliníku.
S volně vloženou vyjímatelnou tepelně izolační
deskou z PU.
Zatížení: pro pěší provoz, zkušební zatěžovací
síla 15kN
